造块方法包括烧结、球团和压球3种工艺。目前，我国造块多采用烧结法。只是在锰精矿或粉矿很细，-200目在80%以上又不允许产品中含残碳时，则采用球团或压团。

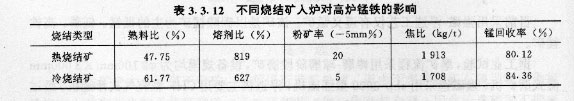

50年代初期，我国锰矿粉多采用烧结锅烧结和土法烧结。随着钢铁生产的发展，土法烧结不能适应要求，因而纷纷着手建设烧结机或其他高效的造块设备。1970年，我国第一台粉锰矿烧结机(18m2)在湘潭锰矿建成投产，1972年江西新余钢铁厂又建成2台24m2烧结机，1977年，我国第一台锰精矿球团设备80m2带式焙烧机在遵义锰矿建成投产。进入80年代，湘潭锰矿、八一锰矿、湘乡铁合金厂相继建成18～24m2烧结机多台，上海铁合金厂引进压球设备作为粉矿造块使用。造块技术的发展，给锰系合金的冶炼带来更大的经济效益。以江西新余钢铁厂为例，增加入炉熟料比和用冷烧矿取代热烧结矿，可使高炉冶炼技术指标大为改善(表3.3.12)。
(三)锰矿石冶炼
锰矿石冶炼产品主要有高碳锰铁、中低碳锰铁、锰硅合金以及金属锰等，通称为锰质合金或锰系合金。
高碳锰铁。我国主要采用高炉生产。50年代尚未形成专门厂家生产高炉锰铁(高碳锰铁)，而是一些钢铁厂自炼自销，生产量很小。从1958年后，湘潭锰矿先后建起6.5m3、33m3高炉专炼锰铁，60年代以后，新余、阳泉、马钢三厂、重钢四厂等转产高炉锰铁，进入80年代，高炉锰铁发展更快。高炉锰铁产量由1981年的20万t增至1995年40万t。
电炉生产的产品包括碳素锰铁、中低碳锰铁、锰硅合金、金属锰四类。我国电炉生产最早的是吉林铁合金厂，于1956年建成投产，最大电炉容量为12500kVA;60年代初，湖南、遵义、上海等铁合金厂相继建成投产，这些厂都可生产碳素锰铁、中低碳锰铁和锰硅合金;遵义铁合金厂还用电硅热法生产金属锰。据冶金工业部1995年《全国铁合金主要技术经济指标》记载，1994年全国15家重点铁合金厂中有11家生产锰系合金产品。这些重点铁合金厂经过不断发展、扩大，为满足钢铁工业生产作出了重要贡献。
80年代以来，地方中小型铁合金企业发展迅速。据资料统计，地方中小企业铁合金产量占全国比重由1980年的32.39%，上升到1989年的54.01%，到1996年已达69.85%，企业数已达1000家以上。这些中小企业大多数是采用1800kVA的小电炉，设备落后，产品质量比较差。
电炉锰铁与锰硅合金生产所用设备基本相同，都是采用矿热电炉，电炉变压器容量一般为1800～12500kVA。湖南、遵义铁合金厂分别从德国引进3000kVA和31500kVA锰硅电炉，现已投产。
我国电炉高碳锰铁的生产，一般多采用熔剂法生产工艺。锰硅合金的生产，一般都采用有渣法生产工艺。
中低碳锰铁的生产，主要有电炉法、吹氧法和摇包法3种。摇包法包括在摇包中直接生产中低碳锰铁和摇包-电炉法生产中低碳锰铁。摇包-电炉法工艺比较先进、生产稳定可靠、技术经济效果好，目前上海、遵义等铁合金厂都采用此法。
金属锰生产方法有火法冶炼和湿法冶炼。火法冶炼金属锰，我国始于1959年，由遵义铁合金厂首次用电硅热法试制成功，一直独家生产至今。生产工艺采用三步法，第一步用锰矿石炼成富锰渣;第二步用富锰渣炼制高硅硅锰合金，第三步用富锰渣为原料，高硅硅锰作还原剂及石灰作熔剂，即电硅热法制成金属锰。湿法冶炼主要是电解法，常称电解金属锰。我国于1956年由上海901厂建成第一家电解锰生产厂，到90年代初已有大小电解金属锰厂50余家，年总生产能力达4万余t。生产工艺流程大致分硫酸锰溶液制备、电解、后处理3个生产工序。后处理是电解完成后包括产品纯化、水洗、烘干、剥离、包装等系列操作。最终获得合格电解金属锰产品，含Mn99.70%～99.95%。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
